C#３D立方体ワイヤーフレーム (第４回) for VS2013 Express

４回目

CThreeD.cs　 　C#３D立方体ワイヤーフレーム　(第１回) for VS2013 Express
CBond.cs　　 　C#３D立方体ワイヤーフレーム　(第２回) for VS2013 Express
CRubic.cs 　　 C#３D立方体ワイヤーフレーム　(第３回) for VS2013 Express
Form1.cs 　　　C#３D立方体ワイヤーフレーム　(第４回) for VS2013 Express

今回は、１回～３回目で作成したクラスを使用します。

C#グラフィック　コッホ曲線　for VS2013 Expressで作成したのを流用します。

コモンコントロールより

button1と、picturebox1とtextbox1、textbox2を追加

してペタペタ貼り付けて下さい。

コモンコントロールの使い方が分からない方は

Windowsアプリを作成してみよう for VS2015 Express for Desktop C#

を参照して下さいね。

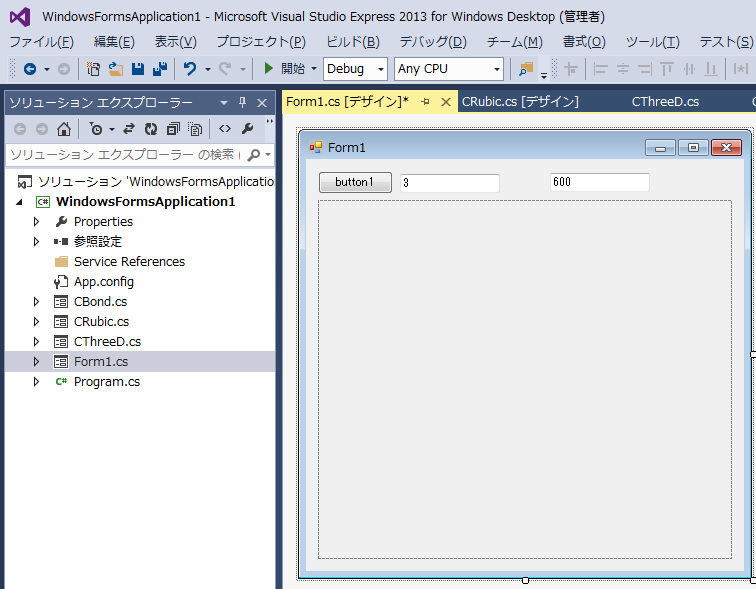

こんな感じ。

Form1　クラス

Form1.cs

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;





namespace WindowsFormsApplication1
{
    public partial class Form1 : Form
    {

        CRubic m_pRubic;// = new CRubic();
        bool nFlags = false;

        public Form1()
        {
            //int scale = int.Parse(textBox2.Text);
            m_pRubic = new CRubic(600);
            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {

            ondraw();

        }

        void ondraw()
        {
            //描画先とするImageオブジェクトを作成する
            Bitmap canvas = new Bitmap(pictureBox1.Width, pictureBox1.Height);
            //ImageオブジェクトのGraphicsオブジェクトを作成する
            Graphics gra = Graphics.FromImage(canvas);

            //Penオブジェクトの作成(幅1の黒色)
            //(この場合はPenを作成せずに、Pens.Blackを使っても良い)
            Pen pen = new Pen(Color.Blue, 1);

            //立方体
            int scale = int.Parse(textBox2.Text);
            m_pRubic.DrawRubic(gra, pen, scale);

            pen.Dispose();
            gra.Dispose();

            //PictureBox1に表示する
            pictureBox1.Image = canvas;
        }

        private void pictureBox1_Click(object sender, EventArgs e)
        {

        }

        private void pictureBox1_MouseDown(object sender, MouseEventArgs e)
        {
            Point point = new Point();
            point.X = e.X;
            point.Y = e.Y;
            if ((e.Button & MouseButtons.Left) == MouseButtons.Left)
            {
                nFlags = true;
                m_pRubic.SetClickPoint(point);
            }
            else if ((e.Button & MouseButtons.Right) == MouseButtons.Right)
            {
                nFlags = true;
                m_pRubic.SetClickPoint(point);
            }
            ondraw();
        }

        private void pictureBox1_MouseUp(object sender, MouseEventArgs e)
        {

            Point point = new Point();
            point.X = e.X;
            point.Y = e.Y;
            if ((e.Button & MouseButtons.Left) == MouseButtons.Left)
            {
                nFlags = false;
            }
            else if ((e.Button & MouseButtons.Right) == MouseButtons.Right)
            {
                nFlags = false;

            }
            ondraw();

        }

        private void pictureBox1_MouseMove(object sender, MouseEventArgs e)
        {

            Point point = new Point();
            point.X = e.X;
            point.Y = e.Y;

            if (nFlags && (e.Button & MouseButtons.Left) == MouseButtons.Left)
            {
                m_pRubic.TurnViewPoint(point);
                ondraw();
            }
            else if (nFlags && (e.Button & MouseButtons.Right) == MouseButtons.Right)
            {

                m_pRubic.MoveCubes(point);
                ondraw();
            }
        }

    }


}

void ondraw()
{
　//描画先とするImageオブジェクトを作成する
　Bitmap canvas = new Bitmap(pictureBox1.Width, pictureBox1.Height);
　//ImageオブジェクトのGraphicsオブジェクトを作成する
　Graphics gra = Graphics.FromImage(canvas);
　//Penオブジェクトの作成(幅1の黒色)
　//(この場合はPenを作成せずに、Pens.Blackを使っても良い)
　Pen pen = new Pen(Color.Blue, 1);
　//立方体
　int scale = int.Parse(textBox2.Text);
　m_pRubic.DrawRubic(gra, pen, scale);
　pen.Dispose();
　gra.Dispose();
　//PictureBox1に表示する
　pictureBox1.Image = canvas;
}

ondraw()関数はよく使われるので関数化した。

　//立方体
　int scale = int.Parse(textBox2.Text);
　m_pRubic.DrawRubic(gra, pen, scale);

の部分以外は同じ使い回し。

textBox2で、スケール情報をもたせた。

イベント

pictureBox1上で、マウスがクリックされた情報を取得し

それを、今まで作ったクラスに渡してpictureBox1に描画しています。

なので、pictureBox1上でマウスがクリックされた、動いた、

ボタンが離されたという情報を以下の関数で取得しています。

pictureBox1_MouseDown　　　・・・pictureBox1上マウスがクリックされた
pictureBox1_MouseUp　　　　・・・pictureBox1上マウスがクリックから離された
pictureBox1_MouseMove　　　・・・pictureBox1上マウスをクリックしたまま動いた

この関数名は覚える必要はありません。

以下のやり方で自動生成しています。

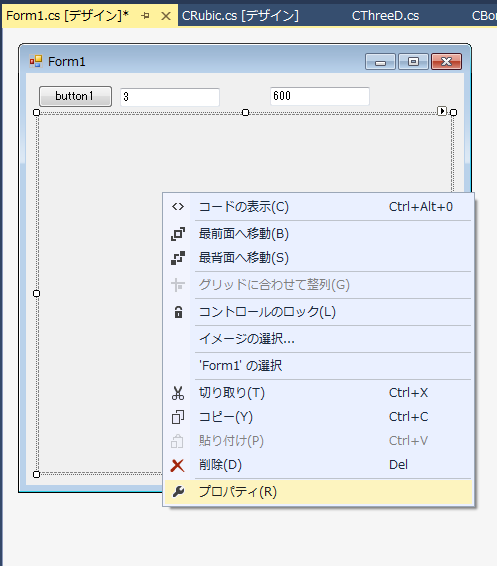

エディタ上で、右クリックしてプロパティをクリックすると
以下のような画面が表示されます。雷マークみたいをクリックします。

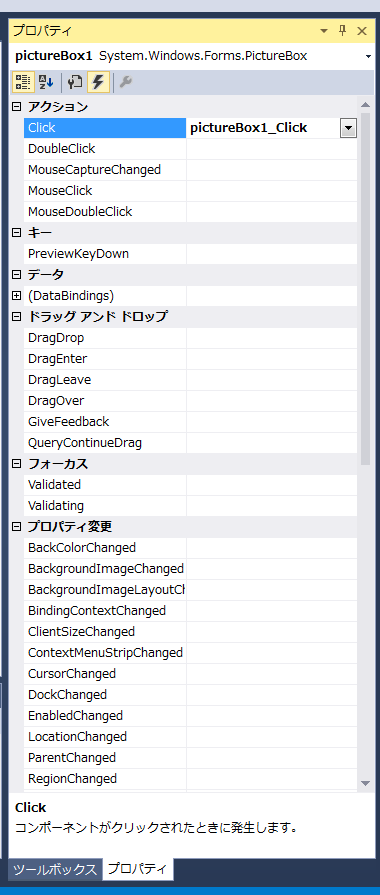

雷マークをクリックすると

このpictureBox1で拾えるイベント一覧が表示されます。

この中の

pictureBox1_MouseDown　　　・・・マウスがクリックされたとき
pictureBox1_MouseUp　　　　・・・マウスがクリックから離されたとき
pictureBox1_MouseMove　　　・・・マウスをクリックしたまま動したとき

のそれぞれをWクリックすると、ソースが自動で追加されます。
それを編集することになります。

private void pictureBox1_MouseDown(object sender, MouseEventArgs e)
{
　Point point = new Point();
　point.X = e.X;
　point.Y = e.Y;
　if ((e.Button & MouseButtons.Left) == MouseButtons.Left)
　{
　　nFlags = true;
　　m_pRubic.SetClickPoint(point);
　}
　else if ((e.Button & MouseButtons.Right) == MouseButtons.Right)
　{
　　nFlags = true;
　　m_pRubic.SetClickPoint(point);
　}
　ondraw();
}

左マウスがクリックされた時、m_pRubic.SetClickPoint( point );が処理される。
左マウスが離された時、nFlags がtrue;になる。
右マウスがクリックされた時、m_pRubic.SetClickPoint( point );が処理される。
右マウスが離された時、nFlags がtrueになる。

private void pictureBox1_MouseUp(object sender, MouseEventArgs e)
{
　Point point = new Point();
　point.X = e.X;
　point.Y = e.Y;
　if ((e.Button & MouseButtons.Left) == MouseButtons.Left)
　{
　　nFlags = false;
　}
　else if ((e.Button & MouseButtons.Right) == MouseButtons.Right)
　{
　　nFlags = false;
　}
　ondraw();
}

左マウスが離された時、nFlags がfalse;になる。
右マウスが離された時、nFlags がfalse;になる。

private void pictureBox1_MouseMove(object sender, MouseEventArgs e)
{
　Point point = new Point();
　point.X = e.X;
　point.Y = e.Y;

　if (nFlags && (e.Button & MouseButtons.Left) == MouseButtons.Left)
　{
　　m_pRubic.TurnViewPoint( point );
　　ondraw();
　}
　else if (nFlags && (e.Button & MouseButtons.Right) == MouseButtons.Right)
　{
　　m_pRubic.MoveCubes(point);
　　ondraw();
　}
}

左マウスがクリックされた状態で動いた時、m_pRubic.TurnViewPoint( point );が処理される。
右マウスがクリックされた状態で動いた時、m_pRubic.MoveCubes( point );が処理される。

このイベントという概念は、C#だけのものではなく他の言語にもあります。
Windowsだけでなく、Linuxにもあり、似たり寄ったりなので
こういうもんだと思って頂ければよいかと思います。

終わり。

---

---

---
